中线法兰蝶阀

【产品用途】

中线法兰蝶阀型号有：D41X、D341X、D641X、D941X，中线法兰蝶阀公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

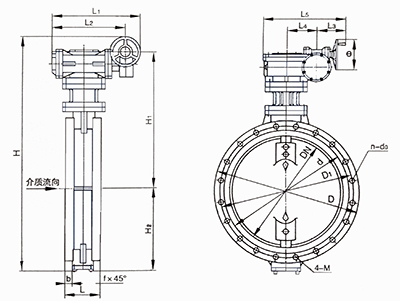

【结构示意图】

【阀门型号】

常见的法兰中线蝶阀具体型号有：d341x-10、d341f-10、d341x-16、d341f-16、d641x-10、d641f-10、d641x-16、d641f-16、d941x-10、d941f-10、d941x-16、d941f-16等。

【产品特点】

1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速。

2、由扭矩产生弹性密封。

3、密封部位可调节更换，密封性能可靠等特点。

4、驱动方式涡轮传动、电动、气动可选。

【执行标准】

设计规范： GB/T 12238

结构长度： GB/T 12221

法兰连接： GB/T 9113

试验与检验：GB/T 13927

【性能参数】

【外形尺寸】

中线法兰蝶阀主要外形相关尺寸
